Zonneboiler Combi
Combinatie zonneboiler met de verwarming. (192 buizen.)

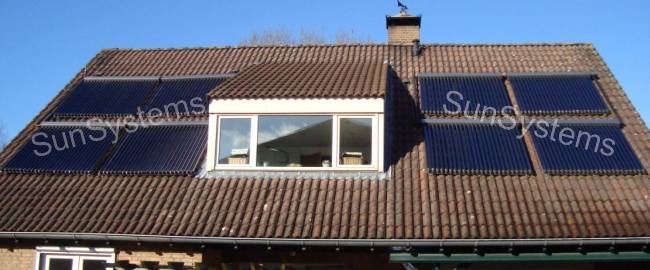

8 collectoren elk 24 vacuumbuizen, totaal 196 buizen.
Deze zonneboiler set heeft 2 maal een boiler 300 liter met 2 spiralen. Hier bij is 1 boiler werkzaam als
douche tap water voorziening, de andere is gekoppeld aan de cv voor ondersteuning op de verwarming.
Zie schema:
Schema voor 2 douche boilers met verwarmings ondersteuning.
Door deze opzet is zomers de volledige 600 liter beschikbaar voor douchen,
aangezien dit een gezin is met 7 personen is een redelijke voorraad warm water erg zinvol,
vooral om de mindere dagen te overbruggen.
De 2de spiraal van de 2de boiler geeft een klein beetje verwarming onder steuning.
Na een jaar succesvol draaien is besloten, dat er wat meer besparing op de verwarming moest komen.
Een 2de set van 4 collectoren is daarom geplaatst ( 96 buizen extra),
samen met een boiler van 500 liter voor de CV met solar spiraal.
Tevens is er een houtcv kachel bij gezet direct op het cv water en cv boiler.
Dit levert een flinke gas besparing op.
De 2, 300 liter boilers voor cv en douchewater. meer foto's volgen.

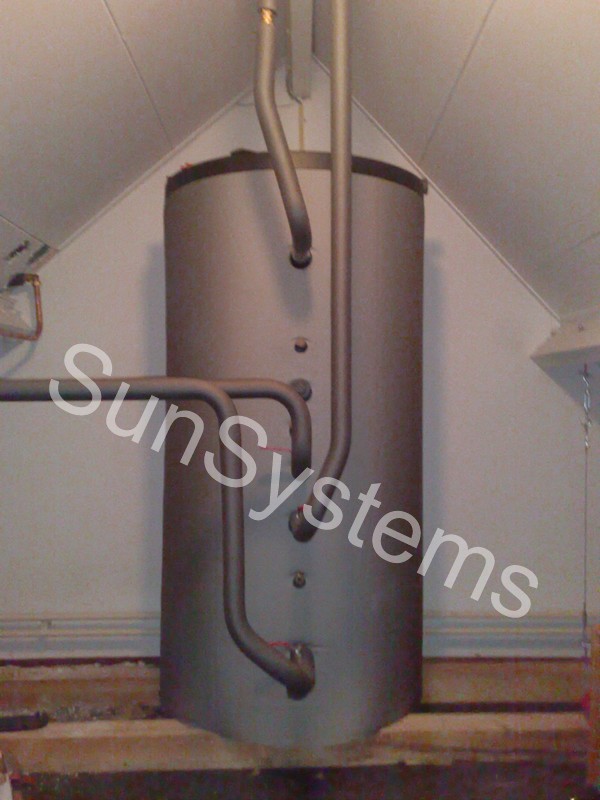

500 liter cv boiler met solar spiraal, aangesloten aan de retourleiding van de cv.

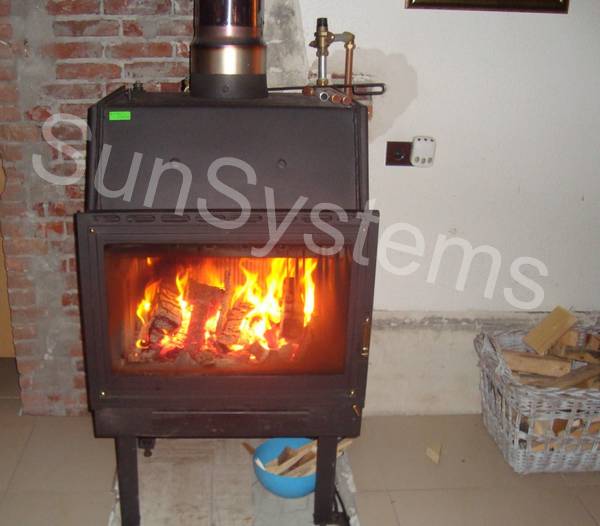

24 KW hout cv kachel in combinatie met vloerverwarming en boilers.

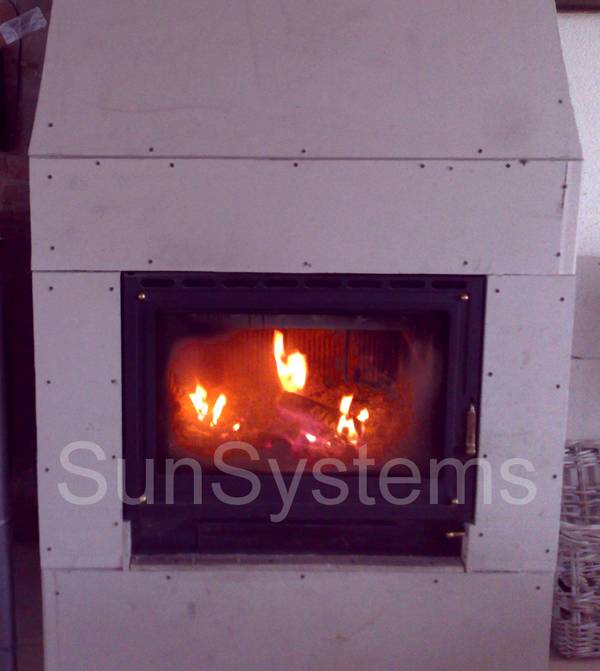

24 KW houtcv kachel, stuuc werk moet nog gebeuren.
De hoogrendement vacuumbuis zonnecollectoren met volledig koperen binnenwerk.
