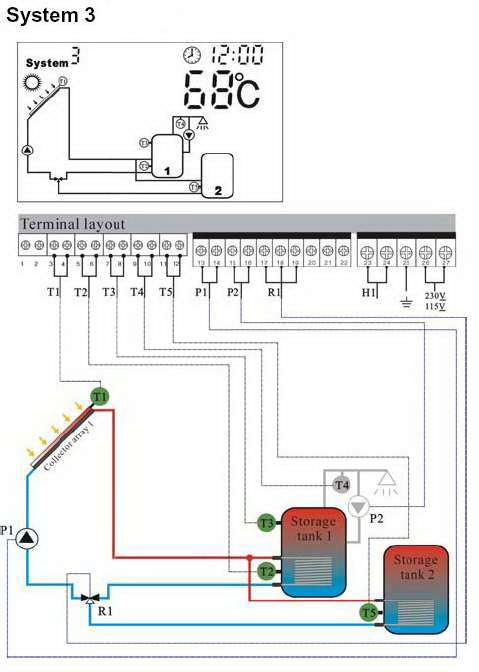

Schema met 2 boilers, pomp, 3 weg klep

Dit zonneboiler besturings schema heeft 2 boilers 1 pomp en een 3 weg klep.
Schema 2 werkt met 4 sensoren, boiler 1 heeft ook de bovenste sensor in de boiler aangesloten. Er is 1 pomp voor de collector aanwezig als boiler 1 de vooraf ingestelde temperatuur heeft bereikt. Gaat de 3 weg klep om en zal boiler 2 warm worden. Ook is het mogelijk nog een 2de 3 weg klep te plaatsen die als boiler 2 op temperatuur is het zwembad zal verwarmen.
Of de 2de boiler nu een boiler is of een zwembad maakt niet uit. Als de zonneboiler op temperatuur is zal daarna het zwembad verder verwarmt worden.
De 3de pomp kan gebruikt worden voor het rond pompen van warm tap water in een geisolleerde ringleiding. Dit heeft als voordeel dat wanneer een tap punt wat verder weg is er toch meteen warm water uit de kraan komt.

zonneboiler schema 3.
